Draco

Thermal Hydrolysis Process

기술 소개

Draco

열가수분해 기술을 이용한
바이오가스 증산 및 슬러지 감량화 기술

- 고온·고압을 이용한 슬러지 처리 기술

- 바이오가스 생산 극대화를 위한 슬러지 가용화 기술

- 탈수성 향상을 위한 슬러지 감량화 기술

- 고객 니즈 및 현장 조건에 적합한 공정 구성 가능

적용분야

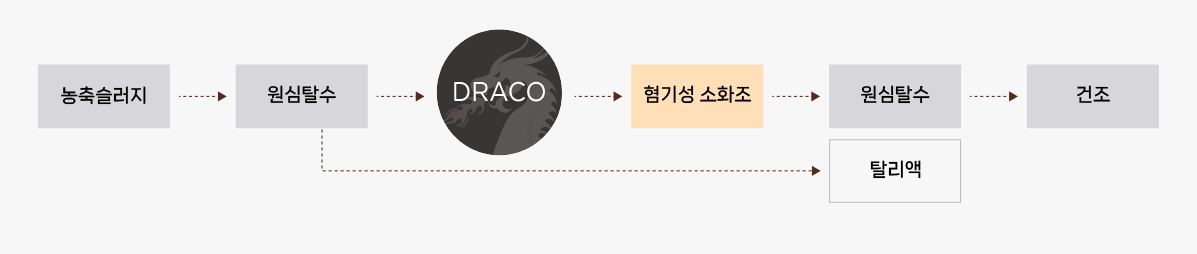

  • 유기성폐기물 에너지화 : 혐기성소화조 전단에 열가수분해 가용화를 통해 바이오가스 생산량 증대 및 혐기성 소화조 부피 절감

  • 슬러지 감량 및 에너지화 : 혐기성소화조 후단의 열가수분해를 통해 최종 슬러지 배출량 절감 및 바이오가스 생산량 증대 동시 달성

  • 슬러지 감량화 : 슬러지 탈수기 후단의 열가수분해를 통해 감량화하여 최종 배출 슬러지량 최소화(처리장 운영비 절감)

특징

교반과 높은 열 전달 효율로

함수율에 관계없이 처리 가능

특허 기술인 다점 증기분사방식 적용

- 교반기 적용에 따른 슬러지와 증기 접촉율 향상

- 특허 기술인 다점 증기분사 방식 적용에 따른 열 전달 효율 향상

- 균일한 열 전달을 통한 유기성 폐기물의 완벽한 반응 유도

- 3D 유동해석을 통한 열 전달 효율 입증

* DRACO를 이용한 가용화 및 감량화 결과

폐열 교환 시스템을 이용한

에너지 사용량 최소화

- 감압탱크에서 발생하는 폐스팀(Flash Steam)을 예열탱크로 회수

- 버려지는 스팀의 회수로 에너지 사용량 최소화

- 투입된 열원을 최대한 활용하여 운영비 절감

- 순수 국산 기술로 해외 기술과 동등한 성능 확보

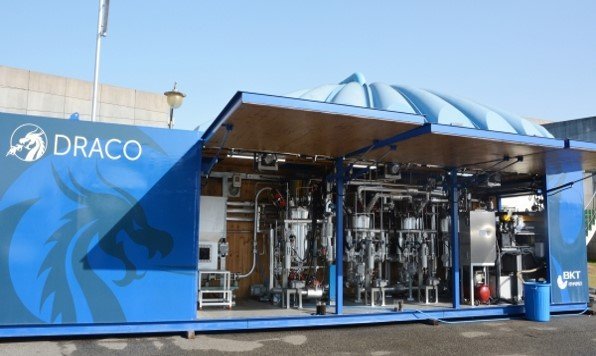

이동식 설비를 이용한

상시 현장 검증

- 실제 공정를 모사한 2톤/일 용량의 Pilot 설비 보유

- DRACO 적용성 확인을 위한 현장 검증 가능

- 가용화/감량화 모든 조건 Test 가능
(※ 현재 서남물재생센터에서 현장 검증 중)

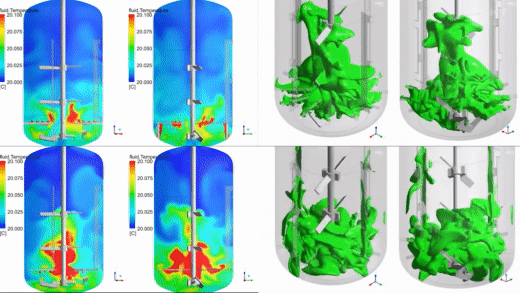

슈퍼컴 활용 3D 유동해석 : (좌)열 전달 효율, (우)스팀 분사

- 하수슬러지 대상 가용화(잉여슬러지 기준)

바이오가스 증산 50% 이상, 소화일수 30% 감소

구분 최대 메탄 발생량(mL CH4/kgVS) 소화 일수
가용화 전
233.2 31일
가용화 후 362.5 (55.6% 증가) 22일(30% 감소)

하수슬러지 함수율

소화슬러지 함수율

구분 투입 함수율(%) 감량 후 함수율(%) 감량율(%)
하수슬러지 84.7 39.1 74.8%
소화슬러지 80.3 35.8 71.8%

* 하수슬러지 VS 소화슬러지 대상 별 감량화 비교

슬러지발생량 저감

가스생산량 증대

운영비 절감

슬러지 감량, 에너지생산을 위한 통합솔루션(IUP) 적용

Item Current STP New STP
Sewage treatment Capacity Q = 900,000 ㎥/d Q = 650,000 ㎥/d
Site area A = 404,334 ㎡ A = 141,861 ㎡
Purification of excreta Capacity Q = 900㎥/d Q = 900㎥/d
Site area A = 15,510㎡ Include in STP
L = 10.9km

Daejeon STP project
