기술 소개

Proteus

고속여과

세계 최고의 Advanced Primary Treatment(APT) 기술
빠른 처리속도로 1차 침전지 대체

높은 선속도를 이용한 빠른 처리로 기존 1차 침전지 대비 최대 85% 부지 집약

1차 처리된 처리수가 상부에 위치하여 악취발산을 근원적으로 억제
높은 고형물 회수로 바이오가스 생산에 필요한 유기물 최대 확보

Proteus+

고속생물여과

유입 하수에 포함된 용존성 유기물(SBOD) 및 바이러스 제거
초기우수 및 간이공공하수처리에 최적화

고속여과기술에 생물학적 처리를 결합시켜 용존성 유기물(SBOD) 및
바이러스 제거
고형물 회수와 동시에 용존성 유기물 제거로 강력한 처리수질 확보

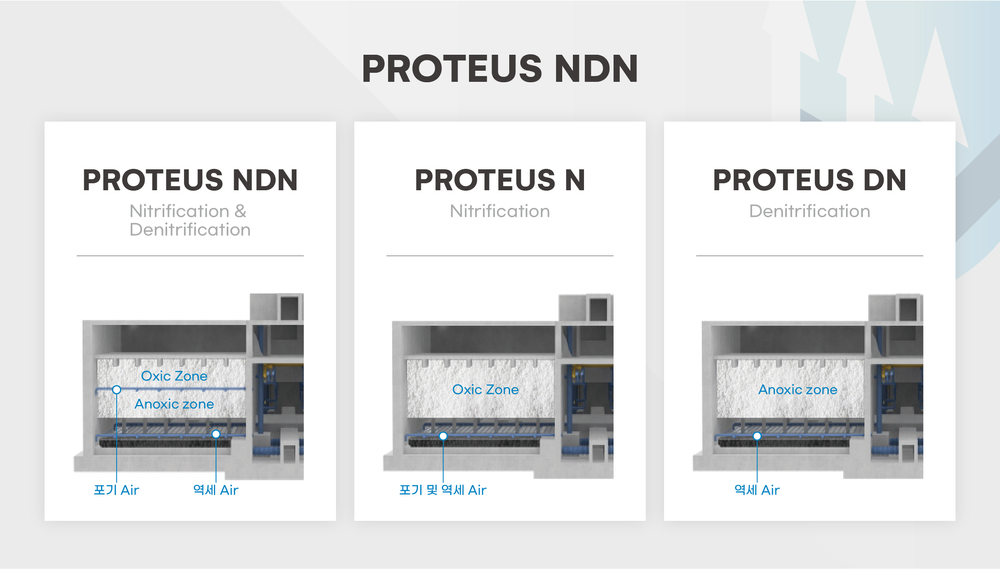

Proteus NDN

생물여과

유입 하수에 포함된 영양염류 제거
2·3차 처리 및 방류수 재이용에 최적화

생물학적 처리기능을 극대화하여 유입수내 영양염류 제거
처리대상에 따라 질산화탈질, 탈질, 질산화 등으로 변형하여 사용
미국 캘리포니아 Title22 획득 및 WERF(미국 물환경연구재단) LIFT 선정

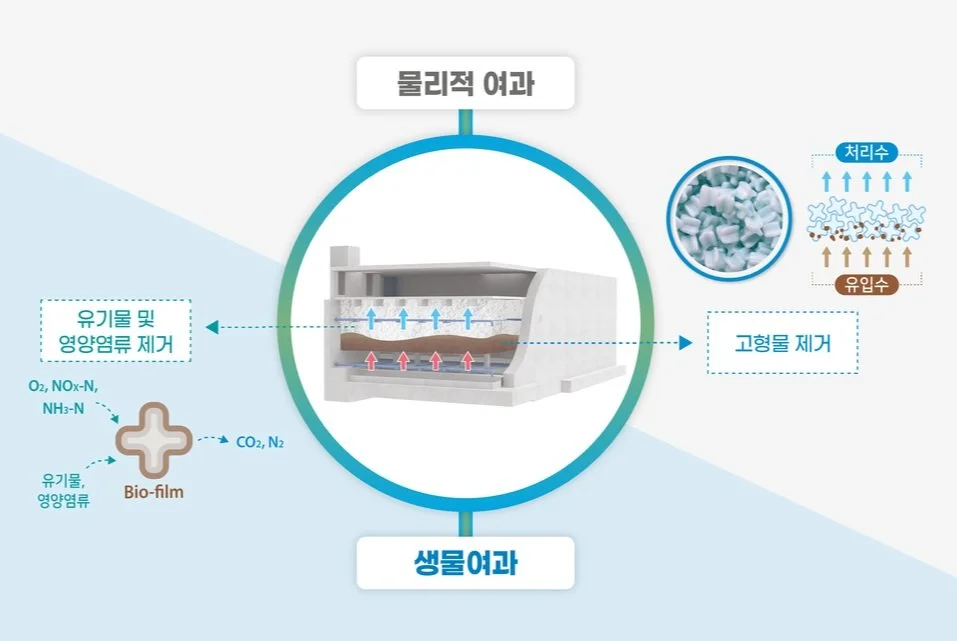

Proteus 기술별 특징

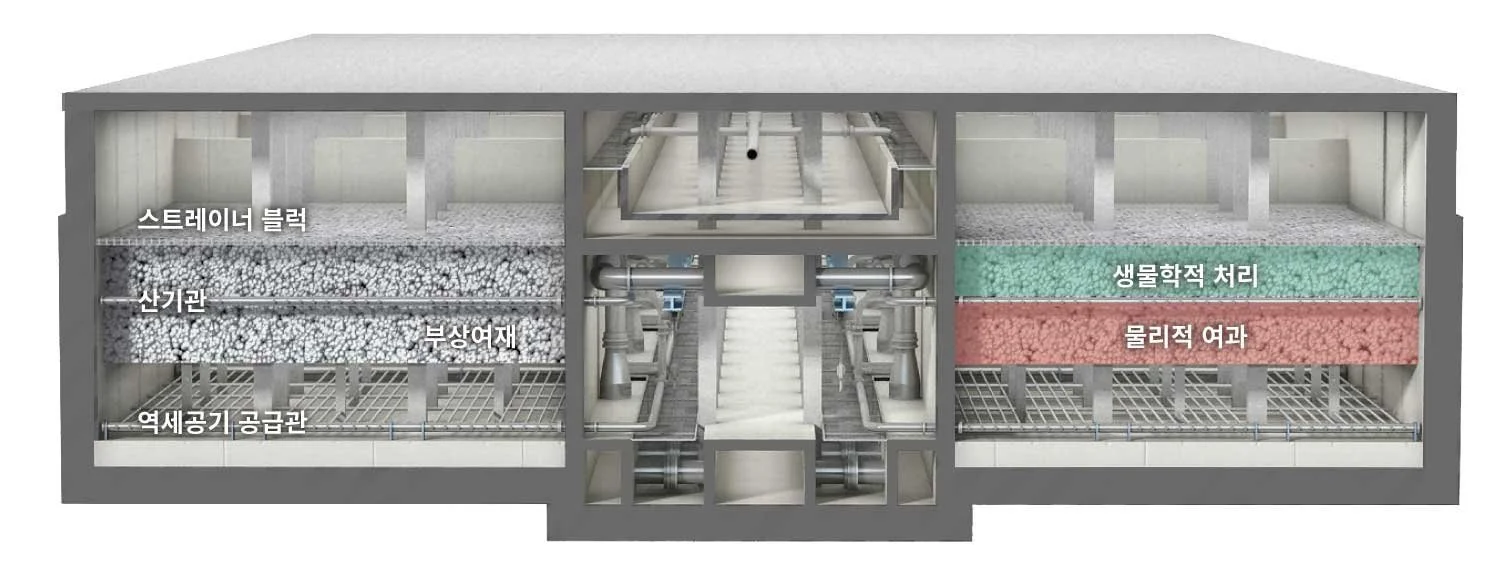

Proteus 설비구성 단면

구분	Proteus	Proteus⁺	Proteus NDN
적용분야	1차 처리/초기 우수 탄소저감/에너지 자립화	초기 우수/간이공공하수 처리	2·3차 처리/하수 재이용/RO농축수 처리
선속도	20~25m/hr	15~20m/hr	5~10m/hr
목표수질	BOD/SS 50~60㎎/L 이하	BOD/SS 40㎎/L 이하	TN 10~15㎎/L 이하
구성설비	스트레이너블럭 부상여재	스트레이너블럭 부상여재 산기관	스트레이너블럭 부상여재 산기관
처리원리	물리적 여과 : 고형물 제거	물리적 여과 : 고형물 제거 생물학적 처리 : 용존성 유기물 제거	물리적 여과 : 고형물 제거 생물학적 처리 : 유기물 및 영양염류 제거

적용분야


      분야
      기술
      특징

      1차 처리
      Proteus
      유입수내 고형물 제거, 1차 침전지 대체

      초기우수/간이공공하수 처리

      Proteus/Proteus+
      강우 시 초과 유입하수 적정 처리로 미처리하수 발생 제로

      2차 처리
      Proteus NDN
      생물학적 처리로 유입 하수 내 유기물 및 영양염류 제거

      3차 처리
      Proteus NDN
      기존 2차 처리시설과 연계하여 방류수질 고품질화
부하량 경감으로 오염총량제 적극 대응

      하수 재이용
      Proteus NDN
      방류수를 재처리하여 하천 유지용수, 친수 용수, 도시 재이용수 수질 구현

      RO농축수 처리
      Proteus NDN
      R/O를 이용한 재이용수 생산 시 발생하는 고농도 질소함유 농축수 처리

      탄소저감·에너지 자립화
(Carbon diversion)
      Proteus
      적극적인 유기물 회수로 탄소원 확보
후속 공정 유기물 부하 경감으로 유기물 산화에 필요한 에너지 절감

분야	기술	특징
1차 처리	Proteus	유입수내 고형물 제거, 1차 침전지 대체
초기우수/간이공공하수 처리	Proteus/Proteus⁺	강우 시 초과 유입하수 적정 처리로 미처리하수 발생 제로
2차 처리	Proteus NDN	생물학적 처리로 유입 하수 내 유기물 및 영양염류 제거
3차 처리	Proteus NDN	기존 2차 처리시설과 연계하여 방류수질 고품질화 부하량 경감으로 오염총량제 적극 대응
하수 재이용	Proteus NDN	방류수를 재처리하여 하천 유지용수, 친수 용수, 도시 재이용수 수질 구현
RO농축수 처리	Proteus NDN	R/O를 이용한 재이용수 생산 시 발생하는 고농도 질소함유 농축수 처리
탄소저감·에너지 자립화 (Carbon diversion)	Proteus	적극적인 유기물 회수로 탄소원 확보 후속 공정 유기물 부하 경감으로 유기물 산화에 필요한 에너지 절감

특징

세계 최초 중력식 침전지 대체

최대 85% 부지 절감

유입부터 방류까지 2.8시간

- 빠른 처리속도를 이용한 고속여과로 짧은 시간 내 높은 처리 효율 확보

- 중력식 1차 침전지 대비 처리 부지 20% 이내 소요

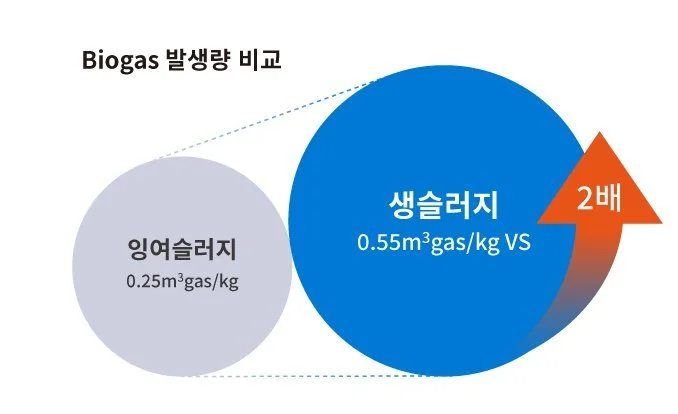

에너지원 확보 극대화

고형물 회수 최대 80%로 에너지 생산 시 유리

- 하수 내 주요 에너지원인 생슬러지 회수로 에너지 발생량 극대화

- 여재 공극에 의한 물리적 여과로 유입 하수 내 고형물 집중 회수

SBOD 처리부터 Virus 제거까지

우수한 수질 확보

유입 특성, 목표 수질에 따라 맞춤 공정 적용

- 목표수질 및 사용목적에 따라 여재 크기 변경(5.5~6.5mm, 7.5~8.5mm) 적용

- 초기우수의 특성과 목표수질에 따라 공정 적용

2차 침전지가 없어

편리한 유지관리

운전 인자 및 관리 요소 최소화

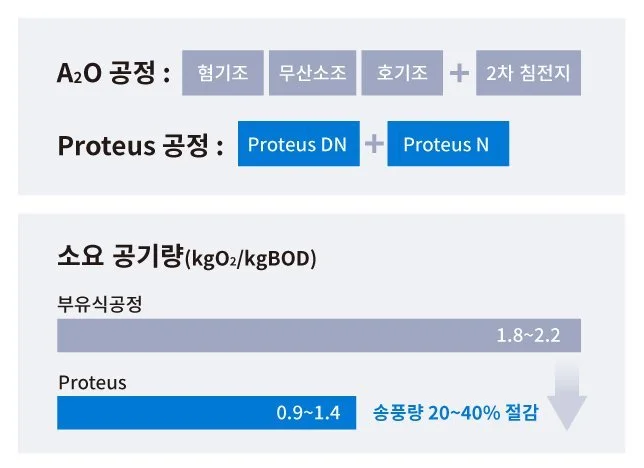

송풍량 절감 최대 40%

- 잉여슬러지 반송/ 슬러지 침강성 관리 불필요 >> 운전 인자/관리 요소 최소화

- 산소전달률 증대, 잉여슬러지 발생량 저감(긴 SRT)으로 운영비 절감

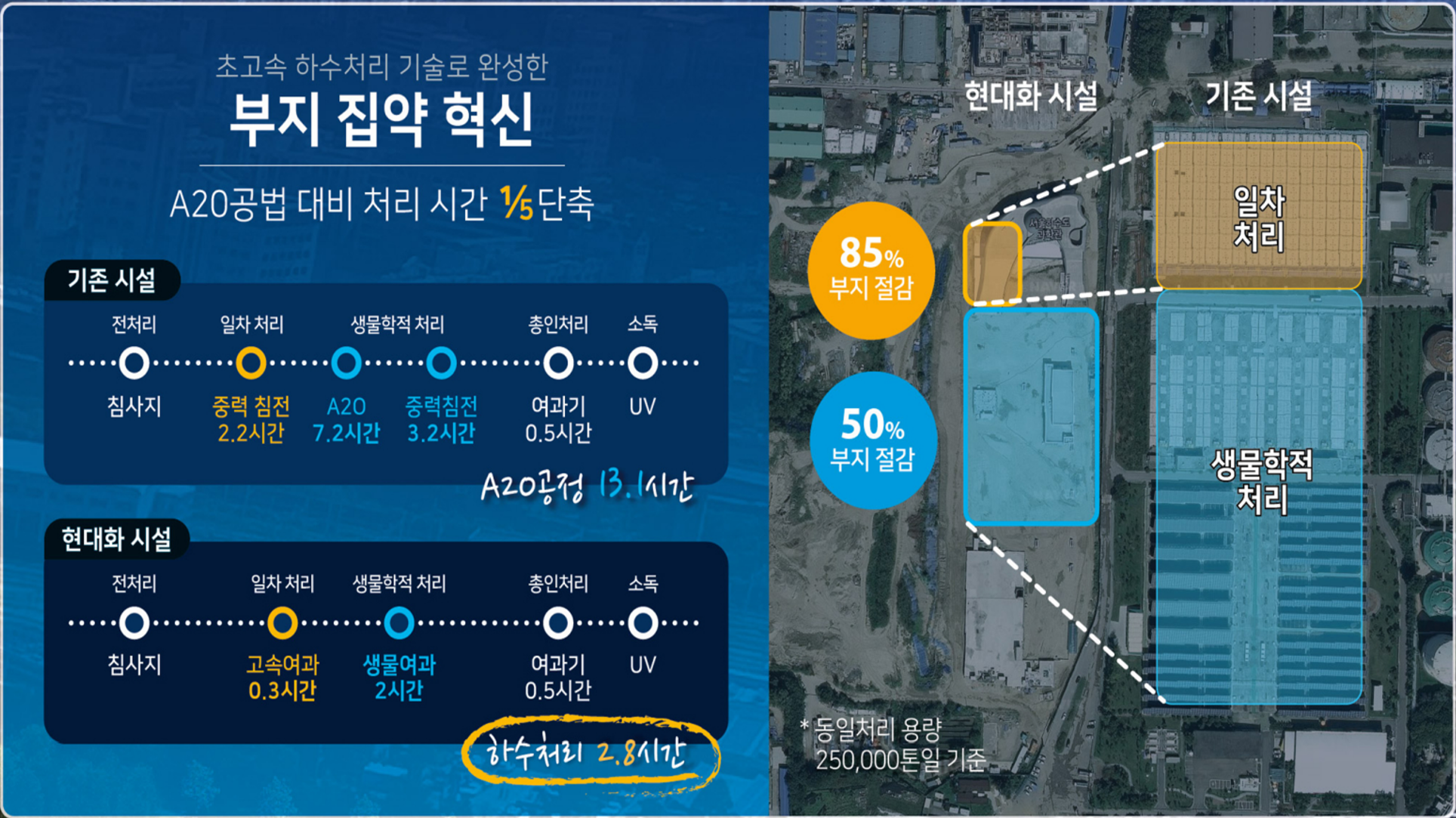

250,000m3/d 기준

Jungnang

Water Resource Recovery Facility

하수처리장의 숨겨진 부지를 찾다

- 단계별 시설 완전 지화하 1단계 사업

- 용량 : 250,000 ㎥/d(초기우수 500,000㎥/일)

- 적용 기술 : Proteus, BBF

- 부지 60% 이상 절감, 완전 지하화로 상부 녹색 친화 공간 조성

“We need these new options to meet the challenges of the future.”

-Dr. Glen Daigger, Ph.D., P.E., BCEE, NAE

Exceptional Performance

Over six months, performance of the new Proteus biofiltration system maintained or exceeded treatment targets averaging:

61% Reduction in Suspended Solids

43% Reduction in BOD

24% Reduction in Total Phosphorus

구분	내용	다운로드/자료
기술설명자료	Proteus 기술소개 PPT	다운로드
기술설명자료	중랑물재생센터 부지집약 솔루션 카달로그	다운로드
언론	부강테크 Proteus, 초기우수 세계시장 진입 ‘청신호’	바로보기
	프로테우스 공법, 美 LIFT ‘이 달의 기술’ 선정	바로보기
	부강테크, 세계 최초 초기우수 생물학공정 처리한다	바로보기
	세계 시장에서 인정받는 혁신적인 수처리 기술력	바로보기
	부강테크, 고속여과기술로 초고속 하수처리 시대 개막	바로보기
	부강테크, 글로벌 환경시장 공략…GS건설과 투자·전략파트너십	바로보기
카드뉴스/기타	어서와~ 이런 하수처리장은 처음이지? : ENERGY POSITIVE WWTP의 세가지 이슈	바로보기
기술개발사	더 맑고 아름다운 세상을 위한 Proteus의 담대한 도전	바로보기
